     产品尺寸：196.6mmX99.58mmX117.5,出2穴

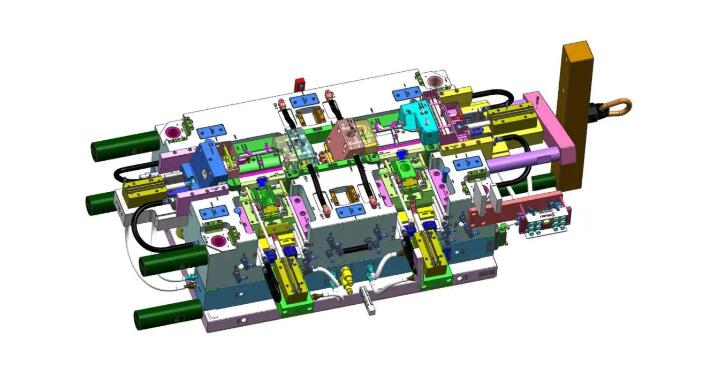

            模胚尺寸：1096mmX746X723mm,属于大中形模具 热流道尖点进胶

                         前模斜抽滑块+行位走行位，狗腿T块设计很实用，这种结构有一段直身位压住行位镶件，比用斜面压要好点，设计原理同铲鸡延迟原理相同，结构很实用，细细品

                         斜导柱+油缸二次滑块设计，很经典

            行位上走斜顶，用弹簧力实现延迟，中托司导向 ，与正常的顶针板顶出原理是一样的

                         小斜顶用斜顶座做导向

                         顶出针排布示意图

                                                   中间滑块运水设计可以借鉴

            行位夹底部没位置可以做侧面

            虎口定位设计从正面拆装加工，更方便，小机台小工厂可以这样做，大公司都是五轴加工就方便多了。

最后：设计思路来源多看，只有你见过了，知道这个方案可行，下次遇到类似的就可以直接套用，对于一些疑难杂症模具结构，脑子里没有武器库，多半想是想不到的。
